สายเคเบิลใยแก้วนำแสง ADSS แบบหุ้ม PE ชั้นเดียว กันน้ำ สำหรับเครือข่ายอากาศแบบรองรับตัวเองแบบไม่ใช้โลหะทั้งหมด ระยะ 150 เมตร

สายไฟเบอร์ออปติก ADSS (All-Dielectric Self-Supporting) แบบปลอกเดี่ยวเป็นสายไฟเบอร์ออปติกแบบอากาศที่ไม่มีโลหะทั้งหมด ซึ่งใช้ปลอกหุ้มป้องกันภายนอกเพียงชั้นเดียว (โดยทั่วไปทำจากวัสดุ PE) เพื่อห่อหุ้มส่วนประกอบหลัก ซึ่งแตกต่างจาก ADSS แบบปลอกคู่ที่มีชั้นปลอกด้านในเพิ่มเติมสายเคเบิลใยแก้วนำแสง ADSS แบบปลอก PE เดี่ยวระยะ 150 เมตรนี้เป็นโซลูชันใยแก้วนำแสงภายนอกอาคารแบบไม่มีโลหะทั้งหมดที่ออกแบบมาเพื่อการติดตั้งเหนือศีรษะบนเสาไฟฟ้าและหอส่งกำลัง เหมาะสำหรับสถานการณ์ที่ระยะห่างระหว่างเสาโดยทั่วไปถึง 150 เมตร โดยไม่จำเป็นต้องใช้สายรองรับเพิ่มเติม และอนุญาตให้ติดตั้งสายไฟฟ้าขณะมีกระแสไฟฟ้าโดยไม่รบกวนการทำงานของโครงข่ายไฟฟ้าใกล้เคียง

สายเคเบิลนี้เป็นไปตามมาตรฐานอุตสาหกรรม AS/NZS S008, IEC 60794-3-20 และ IEEE 1222 อย่างสมบูรณ์

มีให้เลือกหลายประเภทไฟเบอร์ รวมถึงไฟเบอร์โหมดเดี่ยว (SMF) 9/125 G.652D, G.657A1, G.655 และอื่นๆ หรือไฟเบอร์มัลติโมด (MMF) 62.5/125 OM1 และ 50/125 OM2, OM3, OM4 และ OM5

การใช้งานหลัก

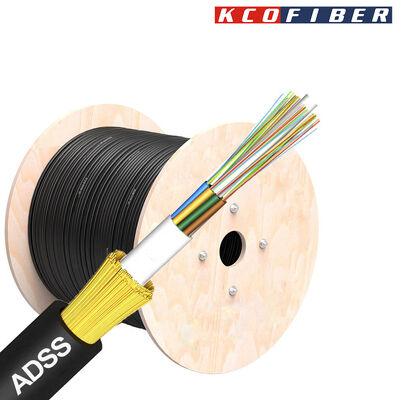

สายไฟเบอร์ออปติกอากาศ ADSS แบบปลอกเดี่ยวพร้อมปลอกนอก PE สีดำและแกนรับแรงแบบอรามิด

• ท่อหลวมกันน้ำ:
• ท่อ PBT เทอร์โมพลาสติกบรรจุเส้นใยโหมดเดี่ยว G.652D/G.657A ของ ITU-T ได้สูงสุด 12 เส้นต่อท่อ บรรจุด้วยเจลกันน้ำที่มีความหนืดต่ำ ทิกโซโทรปิก ไม่ละลาย ซึ่งเข้ากันได้กับวัสดุเคลือบไฟเบอร์ เจลนี้จะแยกเส้นใยออกจากความชื้นอย่างสมบูรณ์ ป้องกันการลดทอนสัญญาณที่เกิดจากการแทรกซึมของน้ำแกนรับแรงแบบไม่ใช้โลหะตรงกลาง (FRP, Fiber Reinforced Plastic) ให้การรองรับแรงดึงหลัก
• เส้นใยอะรามิดความแข็งแรงสูงสองชั้นถูกพันรอบแกนสายเคเบิลอย่างสม่ำเสมอเพื่อเพิ่มประสิทธิภาพแรงดึง
• ปลอกนอก PE เดี่ยว:
• ชั้นนอกสุดคือแจ็คเก็ตโพลีเอทิลีน (PE) สีดำที่ทนทานต่อรังสียูวีหนา 1.8–2.2 มม. ซึ่งเป็นไปตามมาตรฐาน AS 1049 ทนทานต่อรังสี UV ระยะยาว การกัดกร่อนจากโอโซน และการเปลี่ยนแปลงอุณหภูมิ และสามารถอัปเกรดเป็นรุ่น PE พิเศษป้องกันการติดตาม (AT) สำหรับสภาพแวดล้อมสนามไฟฟ้าแรงสูง 110 kV เพื่อหลีกเลี่ยงความเสียหายจากการกัดกร่อนทางไฟฟ้าภาพตัดขวางของการก่อสร้างสาย ADSS แบบปลอกเดี่ยว

• กำลังรับแรงดึงที่กำหนด (RTS) อยู่ในช่วง 10 kN ถึง 120 kN โดยแรงดึงในการทำงานประจำวันสูงสุดจะถูกจำกัดไว้ที่ต่ำกว่า 1/3 ของ RTS เพื่อให้แน่ใจว่าความเครียดของเส้นใยยังคงต่ำกว่า 0.05%ช่วงระยะห่าง:
• 50 ม., 80 ม., 100 ม., 120 ม., 150 ม., 200 ม., 300 ม., 500 ม.รัศมีดัดโค้ง:
• 20 เท่าของเส้นผ่านศูนย์กลางสายเคเบิลระหว่างการติดตั้ง; 15 เท่าของเส้นผ่านศูนย์กลางสายเคเบิลในสภาวะคงที่โดยไม่มีภาระช่วงอุณหภูมิ:
• -10 °C ถึง +50 °C สำหรับการติดตั้ง; -40 °C ถึง +70 °C สำหรับการทำงานและการจัดเก็บระยะยาวข้อได้เปรียบหลัก:
• ทนทานต่อฟ้าผ่าและการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างสมบูรณ์; เบากว่าสาย ADSS แบบปลอกคู่ 30–50% ลดภาระบนเสาและความยากในการติดตั้งปลอกนอกเดี่ยว:
• แจ็คเก็ต HDPE สีดำทนทานต่อรังสียูวีหนา 1.5–2.0 มม.คุณสมบัติของเส้นใย

มีแบรนด์ OEM/ODM แบบกำหนดเองบนสายเคเบิล บรรจุภัณฑ์ และฉลาก

การจัดส่ง

• อากาศระหว่างประเทศ: CA, AA, EA เป็นต้น
• ทางทะเล
