สายไฟเบอร์ออปติกหุ้มเกราะเทปอลูมิเนียม OM4 มัลติโมด แรงดึงสูง รูป 8 แบบแขวนในตัว สายไฟเบอร์ออปติก GYTC8A

สถานที่กำเนิด กวางตุ้ง, จีน
ชื่อแบรนด์ KCO, Kocent Optec Limited
ได้รับการรับรอง ISO9001, RoHS
หมายเลขรุ่น KCO-GYTC8S
จำนวนสั่งซื้อขั้นต่ำ การเจรจาต่อรอง
ราคา negotiable
รายละเอียดการบรรจุ ม้วนไม้พาเลทไม้
เวลาการส่งมอบ 3 ~ 5 วันหลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน เวสเทิร์นยูเนี่ยน, T/T, L/C
สามารถในการผลิต 10,000 กม./ เดือน
รายละเอียดสินค้า
วัสดุ PE, LDPE, HDPE ชื่อ สายเคเบิลใยแก้วนำแสงกลางแจ้ง
ความยาว 1 กม.~5 กม. ต่อม้วน ประเภทสายเคเบิล GYTC8A
ไฟเบอร์ โหมดเดี่ยวมัลติโหมด แกน 2 คอร์ถึง 288 คอร์
สี สีดำ เส้นผ่านศูนย์กลาง 9.0มม
หมายเลขชิ้นส่วน GYTC8A-xA1
เน้น

สายเคเบิลไฟเบอร์ออปติก OM4 มัลติรูปที่ 8

,

สายเคเบิลไฟเบอร์ออปติกทางอากาศที่รองรับตัวเองด้วยเทปอลูมิเนียม

,

สายเคเบิลไฟเบอร์ออปติก GYTC8A แรงดึงสูง

ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

สายเคเบิลใยแก้วนำแสงแบบแขวนอากาศรองรับตัวเองรูปที่ 8 แรงดึงสูง OM4 GYTC8A เป็นสายเคเบิลมัลติโหมดสำหรับภายนอกอาคารประสิทธิภาพสูงที่รวมใยแก้วนำแสงมัลติโหมดแบบเลเซอร์ที่ปรับให้เหมาะสม OM4 แบนด์วิดท์สูงพิเศษ 50/125 ไมโครเมตร เข้ากับการออกแบบโครงสร้างรองรับตัวเองรูปที่ 8 แรงดึงสูงในตัวของ GYTC8A

ได้รับการออกแบบมาสำหรับสถานการณ์การเชื่อมต่อความเร็วสูงระยะสั้นถึงปานกลางภายนอกอาคาร 40G/100G ที่ต้องการทั้งความน่าเชื่อถือทางกลที่ยอดเยี่ยมและแบนด์วิดท์การส่งสัญญาณที่สูงเป็นพิเศษ

สายเคเบิลเป็นไปตามมาตรฐานอุตสาหกรรม YD/T 1155-2 และ IEC 60794-1 และมีการใช้งานอย่างแพร่หลายในการเข้าถึงระยะสุดท้าย สายอากาศเครือข่ายเขตเมือง และแอปพลิเคชันที่คล้ายคลึงกัน

ส่วนตัดขวางรูปที่ 8 ในตัวรวมหน่วยส่งสัญญาณแสงและสายส่งแรงดึงสูงเหล็กอาบสังกะสีเข้าไว้ในปลอกนอก PE ต่อเนื่องเพียงอันเดียว ทำให้เป็นโซลูชันที่คุ้มค่าและน่าเชื่อถือสูงสำหรับการก่อสร้างเครือข่ายอากาศโทรคมนาคมทั่วโลก

ข้อมูลทางเทคนิคหลัก
รายการประสิทธิภาพ พารามิเตอร์มาตรฐาน
ข้อมูลจำเพาะของใยแก้วนำแสง ใยแก้วนำแสงมัลติโหมดแบบเลเซอร์ที่ปรับให้เหมาะสม OM4 50/125 ไมโครเมตร
จำนวนใยแก้วนำแสงที่รองรับ 2–48 คอร์ (ปรับแต่งได้สำหรับจำนวนคอร์ที่สูงขึ้นถึง 144 คอร์)
การลดทอน ≤3.0 dB/km @850nm; ≤1.0 dB/km @1300nm
แบนด์วิดท์ ≥4700 MHz·km (แบนด์วิดท์โหมดที่มีประสิทธิภาพ) @850nm; ≥500 MHz·km @1300nm
ระยะการส่งสัญญาณทั่วไป 10GBASE-SR 10Gbps: 550 ม.; 40G/100GBASE-SR4: 150 ม.
แรงดึงที่กำหนด ระยะสั้น 5000N; ระยะยาว 2000–3000N
ความต้านทานการบดอัด ระยะสั้น 1000N/100 มม.; ระยะยาว 300–800N/100 มม.
ช่วงอุณหภูมิการทำงาน -40℃ ~ +70℃
รัศมีการโค้งงอขั้นต่ำ สถิต ≥10D; ไดนามิก ≥20D (D = เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล)
อายุการใช้งานที่ออกแบบ ≥25 ปี
การกำหนดรุ่น: "GYTC8A" หมายถึงอะไร
  • G— สายเคเบิลใยแก้วนำแสงสำหรับสื่อสารภายนอกอาคาร
  • Y— หลอดหลวม PBT แบบพันเกลียว เติมเจล
  • T— รองรับตัวเอง
  • ดำ— ส่วนตัดขวางรูปที่ 8
  • A— อุปสรรคความชื้น APL (อลูมิเนียม-โพลีเอทิลีนลามิเนต)
โครงสร้างสายเคเบิล
  1. แกนใยแก้วนำแสง: ใช้ใยแก้วนำแสงมัลติโหมดแบบเลเซอร์ที่ปรับให้เหมาะสม OM4 50/125 ไมโครเมตรมาตรฐานที่สอดคล้องกับมาตรฐานสากล ISO/IEC 11801 และ TIA-492AAAD อย่างสมบูรณ์ โปรไฟล์ดัชนีหักเหของแกนถูกแกะสลักอย่างแม่นยำเพื่อลดการกระจายตัวของโหมด ทำให้มั่นใจได้ถึงประสิทธิภาพแบนด์วิดท์สูงที่เสถียรภายใต้แหล่งกำเนิดแสง VCSEL 850nm
  2. หลอดหลวม: ใยแก้วนำแสง OM4 เคลือบ 250 ไมโครเมตร ถูกวางไว้ในหลอดหลวม PBT ที่มีความแข็งแรงสูง ทนทานต่อการไฮโดรไลซิส ซึ่งเติมด้วยสารหล่อลื่นพิเศษที่ป้องกันน้ำอย่างเต็มที่ เพื่อให้การบัฟเฟอร์ทางกลที่เสถียรและการแยกความชื้นสำหรับใยแก้วนำแสง
  3. แกนสายเคเบิลและสมาชิกความแข็งแรง: ลวดเหล็กกล้าอาบสังกะสีความแข็งแรงสูงทำหน้าที่เป็นสมาชิกความแข็งแรงโลหะส่วนกลาง หลอดหลวมและเชือกเติมที่เข้าคู่กันจะถูกพันรอบสมาชิกความแข็งแรงเพื่อสร้างแกนสายเคเบิลทรงกลมที่กะทัดรัด โดยมีช่องว่างภายในทั้งหมดเติมด้วยวัสดุป้องกันน้ำเพื่อให้เกิดการป้องกันน้ำตลอดทั้งส่วน
  4. เกราะ APL: แกนสายเคเบิลจะถูกพันตามยาวด้วยลามิเนตอลูมิเนียม-โพลีเอทิลีนสองด้าน (APL) ซึ่งช่วยเพิ่มความต้านทานแรงกดด้านข้าง ความต้านทานการกัดของหนู และประสิทธิภาพการปิดผนึกความชื้นได้อย่างมาก และป้องกันการกัดกร่อนจากความชื้นภายนอกและสื่อที่มีฤทธิ์กัดกร่อนได้อย่างมีประสิทธิภาพ
  5. ปลอกแรงดึงสูงรูปที่ 8 ในตัว: แกนสายเคเบิลหุ้มเกราะ APL และสายส่งแรงดึงสูงแบบพันเกลียวด้านบนจะถูกอัดรีดและพันด้วยปลอกนอก HDPE ที่ทนทานต่อ UV พร้อมกัน ทำให้เกิดรูปทรง "8" ในตัวที่สมบูรณ์ สายส่งอิสระรับแรงดึงแขวนอากาศทั้งหมด และหน่วยแกนใยแก้วนำแสงจะถูกแยกออกจากความเค้นการแกว่งลมภายนอกอย่างสมบูรณ์

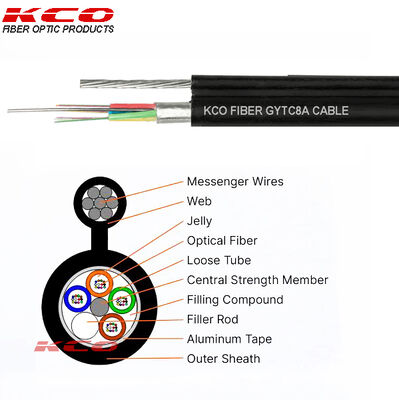

Cross-section diagram of GYTC8A figure-8 self-supporting aerial optical fiber cable showing OM4 fiber core, PBT loose tubes, APL armor and integrated steel messenger wire
ข้อได้เปรียบหลัก
  • โครงสร้างรองรับตัวเองแรงดึงสูงพิเศษ: ไม่จำเป็นต้องใช้สายส่งเหล็กเพิ่มเติมระหว่างการวางสายอากาศ ซึ่งช่วยลดความยุ่งยากในการก่อสร้างและต้นทุนการติดตั้งได้อย่างมาก สายส่งแรงดึงสูงสามารถปรับให้เข้ากับการวางสายอากาศระยะยาวกว่า 100 เมตรระหว่างเสาไฟฟ้าได้
  • ประสิทธิภาพแบนด์วิดท์สูงพิเศษ OM4: การออกแบบแกนที่ปรับให้เหมาะสมอย่างแม่นยำเกินขีดจำกัดแบนด์วิดท์ของ OM3 อย่างมาก รองรับการส่งสัญญาณ 10G ได้ไกลถึง 550 เมตร และการส่งสัญญาณ 40G/100G ได้ไกลถึง 150 เมตร เข้ากันได้กับโมดูลออปติคัล VCSEL 850nm ราคาประหยัด
  • ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมภายนอกอาคารที่รุนแรง: ปลอกนอก HDPE ที่ทนทานต่อ UV ทนทานต่อแสงแดดและการกัดเซาะจากฝนในระยะยาว ในขณะที่ชั้นเกราะ APL ให้ความต้านทานแรงกดด้านข้างและความต้านทานการกัดกร่อนจากละอองเกลือที่ยอดเยี่ยม ปรับให้เข้ากับพื้นที่ชายฝั่งที่ชื้นและสถานการณ์การวางสายในเขตชานเมือง
  • การป้องกันน้ำตลอดทั้งส่วน: การป้องกันหลายชั้นรวมถึงสารหล่อลื่นหลอดหลวม การเติมแกนสายเคเบิลทั้งหมด และการพันตามยาว APL ป้องกันการแทรกซึมของความชื้นได้อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าประสิทธิภาพการส่งสัญญาณจะคงที่ในระยะยาวภายใต้การเปลี่ยนแปลงอุณหภูมิที่รุนแรงและการแกว่งลมกลางอากาศเป็นเวลานาน
แอปพลิเคชัน
  • การเชื่อมต่อสวนศูนย์ข้อมูลความเร็วสูง: การเชื่อมต่อความเร็วสูง 40G/100G ทางอากาศระหว่างอาคารต่างๆ ในสวน โดยไม่จำเป็นต้องก่อสร้างท่อฝังดิน ตอบสนองความต้องการการเชื่อมต่อความหน่วงต่ำของคลัสเตอร์เซิร์ฟเวอร์ความหนาแน่นสูงได้อย่างรวดเร็ว
  • เครือข่ายหลัก 10G/40G ในสวนอุตสาหกรรม: การวางสายอากาศความเร็วสูงในสวนอุตสาหกรรมอัจฉริยะและสวนโลจิสติกส์ขนาดใหญ่ รองรับบริการแบนด์วิดท์สูง เช่น การส่งข้อมูลการควบคุมอุตสาหกรรมและการสร้างเครือข่ายกล้องวงจรปิด 4K
  • เครือข่ายความเร็วสูงในวิทยาเขตและสถาบันวิจัย: การวางสายอากาศ 10G/40G ในวิทยาเขตและฐานวิจัยทางวิทยาศาสตร์ ใช้ประโยชน์จากทรัพยากรสายเสาอากาศที่มีอยู่เพื่อสร้างเครือข่ายความเร็วสูงให้เสร็จสมบูรณ์อย่างรวดเร็ว
  • เครือข่ายความเร็วสูงชั่วคราวสำหรับงานขนาดใหญ่: การติดตั้งสายอากาศความเร็วสูง 40G อย่างรวดเร็วสำหรับงานแสดงสินค้าขนาดใหญ่ การประชุมนานาชาติ และงานกีฬา โดยไม่จำเป็นต้องมีสิ่งอำนวยความสะดวกถาวรที่ซับซ้อน และสามารถถอดและนำกลับมาใช้ใหม่ได้อย่างรวดเร็วหลังงาน
  • เครือข่ายเซ็นเซอร์ความเร็วสูงกลางแจ้งในเมืองอัจฉริยะ: การเชื่อมต่อทางอากาศของกล้องความละเอียดสูง 8K แบบกระจาย สถานีฐานขนาดเล็ก 5G และโหนดประมวลผลขอบ รองรับการส่งข้อมูลแบนด์วิดท์สูงพิเศษที่เสถียร
ลักษณะใยแก้วนำแสง
หมวดหมู่ลักษณะ พารามิเตอร์และรายละเอียดเฉพาะ
การปฏิบัติตามมาตรฐาน เป็นไปตามมาตรฐานสากล IEC 60793-20 A1a.3, ISO/IEC 11801 และ TIA-492AAAD อย่างสมบูรณ์ ใยแก้วนำแสงมัลติโหมดแบบเลเซอร์ที่ปรับให้เหมาะสมอย่างเป็นทางการ
ขนาดทางเรขาคณิต เส้นผ่านศูนย์กลางแกน:50 ±3 ไมโครเมตร; เส้นผ่านศูนย์กลางปลอกหุ้ม: 125±2 ไมโครเมตร; เส้นผ่านศูนย์กลางการเคลือบ: 245±10 ไมโครเมตรรูรับแสงเชิงตัวเลข
0.20±0.015 เข้ากันได้ดีกับไดโอดเลเซอร์ VCSEL 850nm ประสิทธิภาพการลดทอน
≤3.5 dB/km @850nm; ≤1.5 dB/km @1300nm แบนด์วิดท์โอเวอร์ฟิลด์
≥3500 MHz·km @850nm; ≥500 MHz·km @1300nm แบนด์วิดท์โหมดที่มีประสิทธิภาพ
≥4700 MHz·km @850nm สูงกว่า OM3 มาตรฐาน 25% ระยะการส่งสัญญาณทั่วไป
10GBASE-SR 10Gbps: 400 ม. (อุปกรณ์บางส่วนรองรับได้ถึง 550 ม.); 40G/100GBASE-SR4: 150 ม. โปรโตคอลการส่งสัญญาณที่รองรับ
100BASE-FX, 1000BASE-SX, 10GBASE-LX4, 1G~32Gbit/s Fibre Channel โปรไฟล์ดัชนีหักเห
การออกแบบดัชนีเกรดที่แม่นยำ ควบคุม Differential Mode Delay (DMD) อย่างเข้มงวดเพื่อลดการกระจายตัวของโหมด การระบุปลอกนอก
ปลอกนอกสีม่วงมาตรฐาน พร้อมเครื่องหมายเกรด OM4 บนการพิมพ์สายเคเบิล คุณสมบัติทางกล
ระดับการทดสอบ: 100 Kpsi (0.7 GN/m²); สัมประสิทธิ์ความล้า ≥20 ประสิทธิภาพการโค้งงอ
รัศมีโค้งงอสถิตขั้นต่ำ 10D, รัศมีโค้งงอไดนามิก 20D; รุ่นที่ทนต่อการโค้งงอรองรับรัศมีโค้งงอขั้นต่ำ 7.5 มม. ช่วงอุณหภูมิการทำงาน
-40℃ ~ +70℃ ประสิทธิภาพที่เสถียรภายใต้การสัมผัส UV กลางแจ้งเป็นเวลานาน ความเข้ากันได้แบบย้อนหลัง
เข้ากันได้กับอุปกรณ์และคอนเนคเตอร์มัลติโหมด OM3/OM2/OM1 อย่างสมบูรณ์ ไม่ต้องมีการแปลงเพิ่มเติม สถานการณ์การใช้งานทั่วไป
การเดินสาย 10G/40G/100G ในศูนย์ข้อมูลที่สร้างขึ้นใหม่, เครือข่ายพื้นที่จัดเก็บข้อมูล (SAN), การเชื่อมต่อหลักความเร็วสูงในสวนขนาดใหญ่ รหัสสีใยแก้วนำแสง
เลขที่
สี 1 สี 1
น้ำเงิน 7 แดง 2
ส้ม 8 ดำ 3
เขียว 9 เหลือง 4
น้ำตาล 10 ม่วง 5
เทา 11 ชมพู 6
ขาว 12 ฟ้า บริการ OEM / ODM
เราให้บริการ OEM และ ODM เต็มรูปแบบ หากคุณต้องการแสดงโลโก้แบรนด์ของคุณเองบนสินค้า เช่น บนสายเคเบิล ถุงบรรจุภัณฑ์ ฉลาก หรือที่อื่นๆ เราสามารถตอบสนองความต้องการของคุณได้ บริการ OEM และ ODM ของเราพร้อมเสมอที่จะช่วยเหลือ

ตัวเลือกการสร้างแบรนด์ OEM ที่กำหนดเองสำหรับสายไฟเบอร์ออปติก GYTC8A รวมถึงการพิมพ์สายเคเบิล ถุงบรรจุภัณฑ์ และฉลากผลิตภัณฑ์

Custom OEM branding options for GYTC8A fiber optic cable, including cable printing, packaging bags and product labels
การบรรจุ
ตามการบรรจุส่งออกมาตรฐาน:

กล่องกระดาษ

  • กล่องไม้
  • พาเลทไม้
  • การจัดส่ง
ด่วนระหว่างประเทศ เช่น UPS, TNT, DHL, ฯลฯ
  • อากาศระหว่างประเทศ: CA, AA, EA, ฯลฯ
  • ทางทะเล
