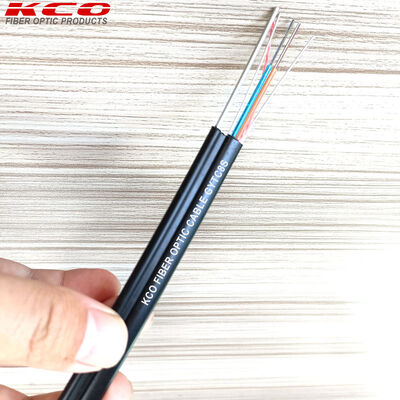

144 สายใย OM4 มัลติโมด 50/125 PSP เทปเหล็ก ป้อม รูป 8 สายใยออฟติกสายฟ้า สายใยออฟติก GYTC8S

สายไฟเบอร์ออปติกแบบอากาศภายนอก GYTC8S Figure 8 เป็นสายเคเบิลใยแก้วนำแสงแบบหลอดหลวมที่รองรับตัวเองได้แบบโลหะคลาสสิก มีการใช้งานอย่างแพร่หลายสำหรับการติดตั้งทางอากาศโดยตรงโดยไม่ต้องใช้สายส่งสัญญาณแยกต่างหาก

ส่วนตัดขวางรูป "8" ที่รวมเข้าด้วยกันจะรวมหน่วยส่งสัญญาณแสงและสายส่งสัญญาณเหล็กอาบสังกะสีที่มีความต้านทานแรงดึงสูงไว้ในปลอกนอก HDPE เดียวกัน ทำให้เป็นโซลูชันที่คุ้มค่าและเชื่อถือได้สูงสำหรับการก่อสร้างเครือข่ายทางอากาศโทรคมนาคมทั่วโลก ความจุของสายเคเบิลใยแก้วนำแสงแบบอากาศภายนอก GYTC8S Figure 8 มีตั้งแต่ 2 เส้นใยถึง 288 เส้นใย

นี่คือสายเคเบิลแบบอากาศภายนอกแบบรองรับตัวเองแบบเกราะหนักแบบมัลติโหมดรูป 8 ซึ่งรวมใยแก้วนำแสงมัลติโหมด OM4 50/125 ไมโครเมตรที่ปรับให้เหมาะสมกับเลเซอร์เข้ากับโครงสร้างอากาศรูป 8 ในตัวแบบเกราะเหล็กเทป GYTC8S ที่ทนทาน

มีการใช้งานอย่างแพร่หลายสำหรับการเชื่อมต่อทางอากาศภายนอกอาคารระหว่างศูนย์ข้อมูล, การเชื่อมต่อหลักทางอากาศความเร็วสูง 40G/100G ในสวนอุตสาหกรรม, การเข้าถึงเครือข่ายความเร็วสูงข้ามอาคารในวิทยาเขต และสถานการณ์การส่งข้อมูลเครือข่ายการเฝ้าระวังความละเอียดสูงภายนอกอาคารที่ต้องการการป้องกันทางกลสูงและการส่งข้อมูลมัลติโหมดความเร็วสูง

• การลดทอน: ≤3.0~3.5 dB/km ที่ 850nm, ≤1.0~1.5 dB/km ที่ 1300nm, ตรงตามข้อกำหนดการสูญเสียต่ำสำหรับการส่งสัญญาณมัลติโหมดความเร็วสูง
• แบนด์วิดท์: แบนด์วิดท์โหมดประสิทธิผล ≥4700 MHz*km ที่ 850nm, แบนด์วิดท์การเปิดตัวแบบเต็มรูปแบบ ≥3500 MHz*km ที่ 850nm, เกินกว่าประสิทธิภาพของใยแก้วนำแสงมัลติโหมด OM3
• ความสามารถในการส่งสัญญาณ: รองรับ 10GBase-SR 10 Gigabit Ethernet สูงสุด 550 เมตร, การส่งสัญญาณความเร็วสูง 40G/100G สูงสุด 150 เมตร, และเข้ากันได้แบบย้อนหลังกับโปรโตคอล Fibre Channel 1G/4G/8G/16G/25G อย่างสมบูรณ์, จับคู่กับระบบแหล่งกำเนิดแสง VCSEL ต้นทุนต่ำได้อย่างสมบูรณ์แบบ

สายเคเบิลเป็นไปตามมาตรฐาน IEC 60793-2-10 A1a.3 มาตรฐานใยแก้วนำแสงมัลติโหมด OM4, YD/T 1155 มาตรฐานอุตสาหกรรมสายเคเบิลรองรับตัวเองรูป 8 ของจีน, และ IEC 60794-1-2 ข้อกำหนดทั่วไปของสายเคเบิลใยแก้วนำแสงสากล, พร้อมใบรับรอง CE, RoHS และ ISO9001 สำหรับการส่งมอบโครงการทั่วโลก

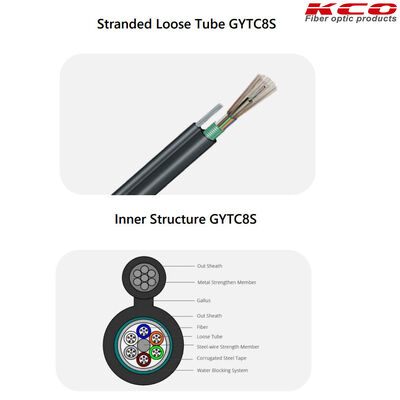

• หน่วยแสง — ใยแก้วนำแสงมัลติโหมด OM4: 2~144 ชิ้นของใยแก้วนำแสงมัลติโหมด OM4 50/125 ไมโครเมตรตามมาตรฐาน IEC 60793-2-10 A1a.3, พร้อมการเคลือบอะคริเลตคู่ที่บ่มด้วย UV ขนาด 250 ไมโครเมตร, รหัสสีตามมาตรฐาน TIA-598-A เพื่อการระบุและการเชื่อมต่อที่รวดเร็ว
• หลอดหลวม PBT โมดูลัสสูง: แต่ละหลอดบรรจุใยแก้วนำแสง OM4 ได้สูงสุด 12 เส้น, ทำจากวัสดุ PBT ความแข็งแรงสูงทนทานต่อการไฮโดรไลซิส หลอดจะถูกเติมด้วยเจลกันน้ำแบบทิกโซโทรปิกที่ไม่หยด, ซึ่งช่วยบัฟเฟอร์แรงเค้นทางกล, แยกความชื้น, และสำรองความยาวส่วนเกินของใยแก้วนำแสงที่แม่นยำเพื่อให้แน่ใจว่าไม่มีแรงตึงเพิ่มเติมต่อใยแก้วนำแสงระหว่างการงอหรือการดึง
• เชือกเติมที่ไม่ดูดซับความชื้น: เมื่อจำนวนหลอดหลวมไม่เพียงพอที่จะสร้างชั้นพันเกลียววงกลมเต็มรูปแบบ, จะมีการเพิ่มเชือกเติมแรงดึงสูงที่ไม่ดูดซับน้ำเพื่อรักษารูปทรงกลมและความเสถียรของโครงสร้างแกนสายเคเบิลที่พันเกลียว
• สมาชิกแรงกลางโลหะ: ลวดเหล็กอาบสังกะสีแรงดึงสูงแบบตันวิ่งผ่านศูนย์กลางทางเรขาคณิตของแกนสายเคเบิลที่พันเกลียว, ให้ความแข็งแรงต่อแรงดึงของแกนสำหรับหน่วยส่งสัญญาณแสงทั้งหมด, ป้องกันความเครียดของใยแก้วนำแสงภายใต้ภาระการแขวนทางอากาศระยะยาว
• ชั้นพันเกลียวแบบ S-Z กลับด้าน: หลอดหลวมและเชือกเติมทั้งหมดจะถูกพันเกลียวรอบสมาชิกแรงกลางด้วยเทคโนโลยีการพันเกลียวแบบ S-Z กลับด้านที่ปรับให้เหมาะสม, ซึ่งสำรองความซ้ำซ้อนของใยแก้วนำแสงที่เพียงพอและป้องกันความเสียหายของใยแก้วนำแสงที่เกิดจากแรงดึงตามแนวแกนได้อย่างมีประสิทธิภาพ
• ระบบกันน้ำเต็มส่วน: เส้นใยกันน้ำพิเศษจะถูกวางไว้ระหว่างชั้นพันเกลียว, และเทปกันน้ำที่ขยายตัวสูงจะพันรอบแกนที่พันเกลียวทั้งหมด, ป้องกันการเคลื่อนที่ของน้ำตามแนวแกนภายในสายเคเบิลได้อย่างสมบูรณ์
• ชั้นกั้นความชื้น APL ตามแนวแกน: ชั้นบางๆ ของเทปเคลือบอะลูมิเนียม-โพลีเอทิลีน (APL) จะถูกพันตามแนวแกนรอบเทปกันน้ำ, สร้างชั้นกั้นความชื้นแบบปิดชั้นแรกเพื่อป้องกันความชื้นที่เข้าด้านข้าง
• เกราะเหล็กเทปหยัก PSP: ชั้นของเทปเหล็กหยักเคลือบพลาสติกสองด้าน (PSP) จะถูกพันตามแนวแกนด้านนอกชั้น APL, สร้างชั้นป้องกันทางกลหนักชั้นที่สอง ชั้นนี้ช่วยเพิ่มประสิทธิภาพของสายเคเบิลในการป้องกันการบดอัด, การกระแทก และการป้องกันหนูได้อย่างมาก ทำให้ทนทานกว่ารุ่น GYTC8Y ที่ไม่มีเกราะ
• หน่วยส่งสัญญาณรับน้ำหนักด้านบน: ลวดส่งสัญญาณเหล็กอาบสังกะสี 7 เส้น ขนาดเส้นผ่านศูนย์กลาง 1.2~1.6 มม. ที่มีความแข็งแรงสูง ถูกฝังอยู่ในห่วงวงกลมด้านบนของโปรไฟล์รูป 8 มันรับภาระแรงดึงในการแขวนทางอากาศ 100%, ด้วยแรงดึงที่อนุญาตในระยะยาวสูงสุด 4000N และแรงดึงสูงสุดในระยะสั้นถึง 9000N, รองรับช่วงการแขวนทางอากาศสูงสุดที่ปลอดภัย 80 เมตร
• ปลอกหน่วยแสงแบบเกราะด้านล่าง: แกนสายเคเบิลแบบเกราะ PSP ถูกหุ้มอย่างสมบูรณ์ในห่วงวงกลมด้านล่างของโปรไฟล์รูป 8, โดยปลอกจะยึดติดกับชั้นเกราะ PSP อย่างแน่นหนาเพื่อสร้างโครงสร้างปิดผนึกแบบเหล็ก-โพลีเอทิลีน (S) ที่เชื่อถือได้
• ปลอกนอก HDPE ทน UV ในตัว: หน่วยส่งสัญญาณเหล็กด้านบนและแกนสายเคเบิลแบบเกราะด้านล่างถูกอัดรีดร่วมกันเป็นปลอกโพลีเอทิลีนความหนาแน่นสูง (HDPE) สีดำต่อเนื่อง, ผสมกับสารป้องกัน UV และสารเติมแต่งป้องกันริ้วรอย ความหนาของปลอกถูกควบคุมอย่างเข้มงวดเพื่อให้ตรงตามข้อกำหนดการทนต่อสภาพอากาศภายนอกอาคาร 30+ ปี, โดยมีขนาดโดยรวมทั่วไปตั้งแต่ 10.6×20.8 มม. (2~20 คอร์) ถึง 13.5×24.5 มม. (144 คอร์)

• ประสิทธิภาพแรงดึงสูงพิเศษ
• ชั้นพันเกลียวแบบ S-Z กลับด้าน
• ระบบกันน้ำเต็มส่วน
• ชั้นป้องกันเกราะสองชั้น: ชั้นกั้นความชื้น APL ตามแนวแกน, เกราะเหล็กเทปหยัก PSP
• ระบบปลอกนอกรูป 8 ในตัว: หน่วยส่งสัญญาณรับน้ำหนักด้านบน, ปลอกหน่วยแสงแบบเกราะด้านล่าง
• ปลอกนอก HDPE ทน UV ในตัว

• การเชื่อมต่อความเร็วสูงระหว่างอาคารภายนอกวิทยาเขตศูนย์ข้อมูล
• เครือข่ายหลักทางอากาศ 10G/40G ภายนอกอาคารในสวนอุตสาหกรรมและโรงงานอัจฉริยะ
• การเฝ้าระวังความเร็วสูงและเครือข่ายหลักภายนอกอาคารในวิทยาเขตและมหาวิทยาลัย
• เครือข่ายการสื่อสารแบบบูรณาการไฟถนนอัจฉริยะ
• การปรับใช้เครือข่ายฉุกเฉินความเร็วสูงชั่วคราวและงานขนาดใหญ่
• การส่งข้อมูลเครือข่ายการเฝ้าระวังความเร็วสูงในพื้นที่ภูเขาและพื้นที่ห่างไกล

เราให้บริการ OEM และ ODM เต็มรูปแบบ หากคุณต้องการแสดงโลโก้แบรนด์ของคุณเองบนสินค้า เช่น บนสายเคเบิล ถุงบรรจุภัณฑ์ ฉลาก หรือที่อื่นใด เราสามารถตอบสนองความต้องการของคุณได้ บริการ OEM และ ODM ของเราพร้อมให้ความช่วยเหลือเสมอ

ตามการบรรจุส่งออกมาตรฐาน:

• กล่องกระดาษ
• กล่องไม้
• พาเลทไม้

• ด่วนระหว่างประเทศ เช่น UPS, TNT, DHL, เป็นต้น
• อากาศระหว่างประเทศ: CA, AA, EA, เป็นต้น
• ทางทะเล
